컬럼 어레이 스피커의 4가지 어플리케이션 적용

요즘 막대기 스피커라고 불리우는 컬럼 어레이 스피커를 보신 적이 있을 것입니다. 작은 스피커에서 박진감 있고 선명한 소리가 나서 놀라셨을 텐데요, 이 컬럼 어레이 스피커를 어디에 적용하면 좋을 지 알려드리겠습니다.

이 글을 읽기 전에 아래 링크 글을 먼저 읽으시면 도움이 됩니다.

[주목!]컬럼 어레이 스피커의 특징



1. 좌우가 넓은 예배당

좌우가 넓거나 부채꼴 모양의 예배당은 일반 스피커로는 직접음이 전달이 안되는 사각지대가 생깁니다. 그래서 소리의 레벨도 작고 공간을 울리는 잔향이 많이 들려 명료도가 낮게 들리는 불편함이 있습니다. 이런 이유는 일반 스피커의 지향각이 90도이기 때문입니다. 그래서 직접음을 전달하는데 한계가 있습니다.

지금까지는 이를 보완하기 위해 복수의 스피커를 더 사용하였습니다. 그러나 이는 스피커+앰프+케이블과 가설비용이 들기에 재정적인 부담이 많이 되었습니다.

그러나 컬럼 어레이는 좌우의 지향각은 모델에 따라 100~180도로 넓어서 1조의 컬럼 어레이 스피커로 직접음을 사각지대 없이 잘 전달할 수 있습니다. 게다가 추가의 스피커+앰프+케이블 및 가설비용이 들지 않아 매우 경제적입니다.

IMG_0064
좌우가 넓어 가운데 3열을 제외한 좌우 각각 1열의 좌석이 사각지대였던 예배당에서 컬럼 어레이 스피커(160도)를 적용해 사각지대를 없앤 시공입니다.



2. 천정이 높은 예배당

일반적인 스피커의 수직 지향각은 60도 정도입니다. 상부 30도의 소리는 천정으로 올라가 수많은 반사음을 만들어 냅니다. 그래서 소리가 많이 울리고 중층에서의 소리 명료도가 떨어집니다. 문제는 발코니 앞쪽 벽에 소리가 부딛혀 강단쪽으로 돌아와 하울링과 울림을 심화시킨다는 것입니다. 이를 해결하기 위해서 천정에 플라잉 공사를 하게 됩니다. 그러나 이 공사도 비용이 많이 들어갑니다. 경우에 따라서는 천정에 튼튼한 구조물이 없어서 플라잉 공사가 불가능한 교회도 있습니다.

컬럼 어레이 스피커의 상하 지향각은 10~20도 내외입니다. 상부쪽으로는 5~10도밖에 소리가 퍼지지 않는다는 말입니다. 이러기에 상하쪽으로 소리가 새어나가는 것을 제대로 제어를 할 수 있기에 불필요한 잔향이 상당히 줄어들게 됩니다. 그래서 천정이 높은 교회와 성당, 일반 건물의 로비 등에 적용하면 불필요한 상부 잔향을 제어할 수 있습니다.

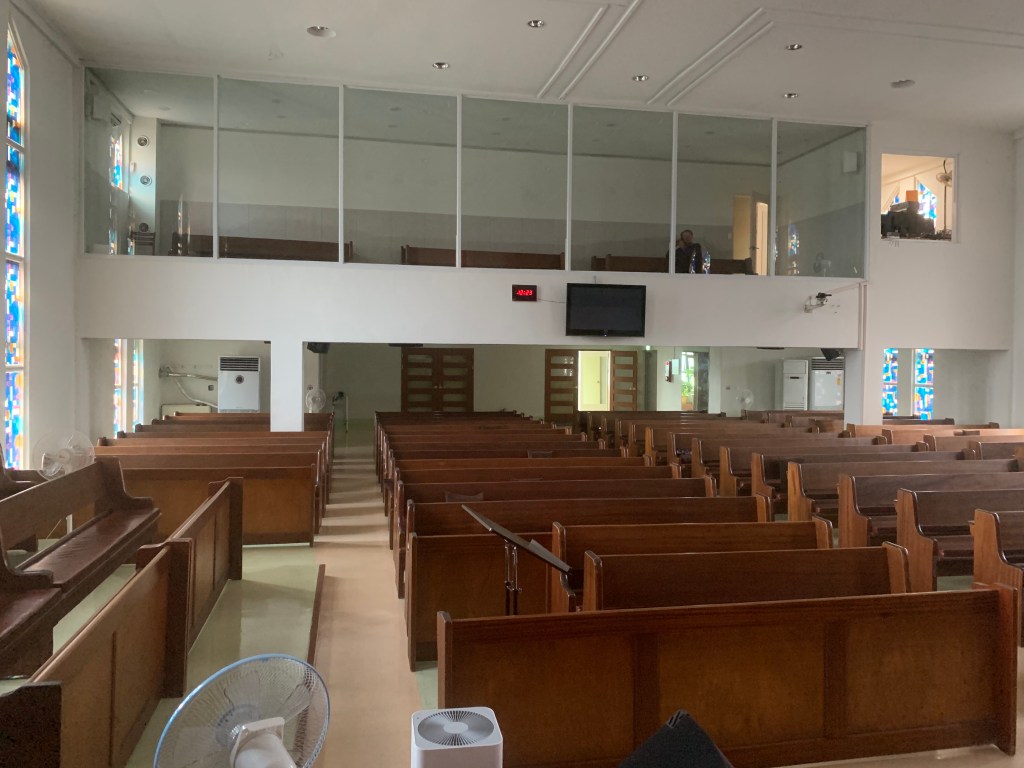

위의 교회는 층고가 높고 중층이 유리로 막혀 반사가 많아 음향 상태가 않좋았던 교회입니다.
털럼 어레이 스피커로 상층부로 가는 소리를 제어하고 각도를 조정해 중층 벽을 피해 후면 좌석까지 소리를 전달하도록 했습니다.



3. 앞뒤가 긴 예배당과 야외 행사

컬럼 어레이는 어레이 기술로 읍압이 일반 스피커에 비해 높으면서도 거리에 따른 음압 손실이 낮습니다. 일반 스피커는 면(面) 전달이라 거리가 2배 될 때 마다 음압은 -6dB가 떨어집니다. 그러나 컬럼 어레이는 어레이 기술이 적용된 스피커라 유닛을 적층으로 세워 선(線)형의 소리를 만들어 면 전달과는 달리 거리가 2배가 될 때마다 -3dB만 떨어지기에 앞뒤가 긴 공간이나 야외같은 장거리 전송에 유리합니다.



3. 라이브 버스킹

높은 음압과 넓은 수평 지향각은 라이브 버스킹에서 큰 장점이 됩니다. 보통 라이브 버스킹을 하면 사람들이 좌우로 둘러서게 됩니다. 또 주변 환경 소음이 큽니다. 넓은 수평 지향각은 주변의 사람들에게 넓게 직접음을 잘 전달합니다.(중고역대를 재생하는 스피커 유닛이 많을 수록 지향각이 넓어집니다. 그래서 버스킹용으로는 12개의 유닛을 가진 제품을 추천드립니다.) 그리고 환경 소음을 압도하는 높은 음압으로 소리를 시원하게 전달합니다. 게다가 보통 컬럼 어레이 스피커 제품이 서브 우퍼에 파워드 스피커(파워 앰프 내장형) 시스템이기 때문에 설치와 이동이 간편합니다.


자, 위와 같은 음향적으로 취약하고 문제가 많은 곳에 컬럼 어레이 스피커를 적용하면 좋은 결과를 얻을 수 있습니다.

그러나, 모양만 컬럼 어레이 스피커인 것들도 좀 있기 때문에 조심하셔야 합니다. 수평/수직 지향각이 일반 스피커와 같은 것도 종종 발견됩니다. 유닛의 수량이 작아서 어레이 효과를 제대로 못내기도 하고, 지향각은 좀 나오는데 음의 치밀성이 떨어지는 경우도 있습니다. 앞으로 컬럼 어레이가 과열되면 이런 불량 제품들이 더 많이 나올 것입니다.

좋은 컬럼 어레이를 제대로 설치하고 싶으시다면 저희 연구소에 의논을 해 주십시오.

감사합니다.
