파워 컨디셔너의 중요성

아날로그 음향 시스템에서 디지털 음향 시스템으로 상당히 바뀐 상황에서 파워 컨디셔너가 무엇인지 모르는 교회가 많습니다.
시공사가 처음 설계 시공할 때 설비하지 않으면 파워 컨디셔너의 존재를 모릅니다.
그리고 시공이 되었다 해도 파워 컨디셔너가 무엇을 하는 장비인지 잘 모릅니다.
파워 컨디셔너를 우리의 생활로 비유하자면 신발과 같다고 보면 됩니다.
신발을 신지 않고 살아갈 수는 있지만, 신발을 신으면 땅에 있는 돌이나 뾰족한 것들에서 발을 보호하고 멀리 편하게 걸을 수 있습니다.
디지털 음향의 시대에서 파워 컨디셔너는 안정적인 음향 운영을 위해서 우리가 신는 신발만큼 중요합니다.
그래서 이번 글에서는 파워 컨디셔너가 음향 시스템에서 어떤 역할을 하는지 같이 알아보도록 하겠습니다.

파워 컨디셔너의 정의와 실제 예

“파워 컨디셔너(Power Conditioner)”는 오디오 시스템, 방송 시스템, 레코딩 스튜디오 등에서 매우 중요한 역할을 하는 장비입니다.
단순히 전원을 여러 개 연결할 수 있는 “멀티탭”의 한 종류가 아니라, 전력 품질을 정제(clean)해서 장비의 성능 안정성·노이즈 저감·수명 연장을 돕는 일종의 전원 정화기(Electrical Power Purifier) 입니다.
음향에 관한 장비는 아니지만 음향 시스템, 특히 디지털화된 음향 시스템을 안전하게 사용하는데 가장 중요한 장비입니다.

몇 가지 실제 예를 통해 파워 컨디셔너의 중요성을 알려드리겠습니다.
논산에 있는 중대형 교회에서 급히 연락이 왔습니다.
그 교회는 약 10여 개월 전에 스피커 사운드가 좋지 않아 튜닝을 해 드렸던 교회였습니다.
튜닝을 하고 그 세팅을 디지털 믹서에 저장을 해 드렸었습니다.
담당 집사님이 소리가 엉망이 되었다고 해서, 이전에 저장한 세팅을 불러오시면 된다고 알려드렸는데, 그 저장된 세팅까지도 엉망이 되었다고 해서 다음날 급히 내려갔습니다.
디지털 믹서를 확인해 보니 모든 세팅이 엉망이 되어 있었습니다.
당연히 저장된 세팅도 엉망이었구요.
엉망이 된 세팅을 보니 누가 일부러 건드린 흔적은 없어서 집사님께 여쭤 봤습니다.
최근 낙뢰가 친 적이 있었는지 여쭤보니 지난 주 후반에 인근에 낙뢰가 많이 쳤다고 했습니다.
교회 바로 뒤가 큰 논밭이 있어 낙뢰가 많이 쳐 그 전기 충격이 교회로 들어와 디지털 믹서의 세팅을 엉망으로 만든 것이었습니다.
일단 빠르게 다시 튜닝과 세팅을 잡아 복구해 드렸습니다.
아직 파워 컨디셔너가 없어 이런 문제가 된 것을 알려드리고 구입하도록 해 드렸습니다.

대전에 있는 작은 교회에서 연락이 왔습니다.
디지털 믹서가 완전히 나가서 켜지지 않는 것이었습니다.
그 곳에서의 전압은 상시 230V를 넘었었고, 주변에 넓지는 않았지만 개활지가 있었습니다.
그 브랜드의 공식 AS 센터에서 확인해 보니 전기 충격이 와서 입력쪽의 보드가 완전히 망가져 있었습니다.
보드를 교체하고 다시 설치할 때 파워 컨디셔너를 같이 설치해 드렸고, 이후 다시는 이런 문제가 발생하지 않았습니다.

파워 컨디셔너의 원리

1. 핵심 원리 4가지

기능	역할	기술적 원리
필터링 Filtering	전원 노이즈 제거	LC 필터(Inductor + Capacitor)로 고주파 잡음 제거 — 특히 SMPS나 LED, 조명, 네트워크 장비에서 유입되는 노이즈를 컷
서지 보호 Surge Protection	번개, 과전압, 돌입전류 보호	MOV(Metal Oxide Varistor), GDT(Gas Discharge Tube), 서지 흡수 회로로 과전압 순간 차단
전압 안정화 Voltage Regulation	전압 변동 보정	AVR(Automatic Voltage Regulator) 또는 탭 스위칭 트랜스 방식으로 ±5~10% 내 유지
접지 및 극성 보정 Groung & Polarity Correction	전위차와 험 노이즈 억제	접지선(GND)을 일정 전위로 유지, 핫-뉴트럴 극성 감지 LED 표시

2. 세부 동작 구조

① EMI/RFI 필터 회로

EMI(Electromagnetic Interference 전자기 간섭), RFI(Radio Frequency Interference 무선 주파수 간섭) 제거.
내부에 공통모드 초크 코일(Common-Mode Choke) 과 X/Y Capacitor 조합으로 구성.
오디오용 기준:
- 컷오프 주파수 약 100kHz ~ 1MHz 부근.
- 파워앰프의 전원 입력단에서 발생하는 노이즈를 역류하지 않게 차단.

② 서지 보호 회로 (MOV 기반)

낙뢰나 전력선 스위칭으로 인한 순간적 고전압(2~6kV)을 흡수.
MOV는 일정 전압 이상에서 급격히 저항이 낮아지며 에너지를 흡수 → 과전압을 안전하게 접지로 방출.
이때 MOV는 반복 사용 가능하지만, 일정 횟수 후 열화되므로 지속적인 전원 안정성이 필요한 설치 환경에서는 주기적 교체 권장.

③ 전압 안정화 회로 (AVR 또는 Isolation Transformer)

AVR은 입력전압을 감지하여 릴레이 스위칭 방식으로 트랜스 권선을 전환, 220V±5% 수준으로 유지.

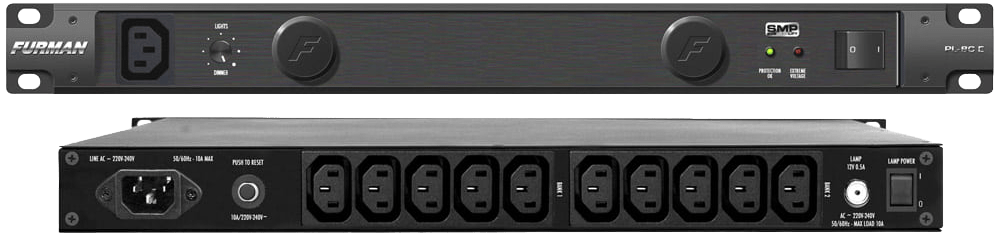

고급형(예: Furman P-2400 AR)은 LiFT(Linear Filtering Technology) 와 Series Multi-Stage Protection을 결합하여 노이즈 제거와 전압 안정화를 동시에 수행.
스튜디오용, 방송용에서는 종종 Isolation Transformer 를 사용해 전기적 절연 + 노이즈 차단.

④ Ground Management

접지 전위차로 인한 험(60Hz Hum)을 줄이기 위해 “스타 접지(Star Ground)” 구조로 설계.
일부 모델은 “Ground Lift 스위치” 또는 “Hum-X 회로”가 있어, 접지 루프(Loop) 발생 시 분리 가능.

파워 컨디셔너 사용 시 실제 오디오 시스템에서의 효과

항목	사용 전	사용 후
노이즈 플로어	-80dB 부근, 험 및 RF 간섭	-100dB 이하로 줄임, 배경 정숙
디지털 믹서	낙뢰 및 돌입 전류로 인한 고장	서지 차단으로 디지털 믹서 보호
믹서 DSP 동작	오작동, 세팅 엉킴, 간헐적 리셋	오작동, 세팅 엉킴 및 리셋 방지
방송 시스템	라인에 따라 잡음 발생	전체 채널 동일 접지 깨끗한 오디오 라인 확보

파워컨디셔너가 디지털 믹서에 미치는 실제 영향

항목	없을 때	있을 때	영향 요약
전원 노이즈 (EMI/RFI)	LED, 조명, SMPS 간섭이 믹서의 아날로그 입력에 유입	필터로 차단 → 입력 S/N(신호 대 잡음 비) 향상	마이크 게인에서 “지잉~” 잡음 감소
서지/스파이크 전압	낙뢰, 스위칭 시 DSP 오류 또는 믹서 다운	MOV 회로가 흡수 → 전원 안정	“믹서 다운” 및 고장 방지
전압 변동 (220V ±10%)	DSP 오동작, 클럭 불안, 팬텀 전원 불안정	AVR로 ±2~3% 유지	음성처리 연산 안정, 리셋 방지
접지 불균형/루프	험노이즈, USB 연결 시 버즈음 발생	Ground Reference 안정화	디지털·아날로그 루프 분리

파워 컨디셔너의 연결

파워 컨디셔너를 연결해야 하는 장비는 다음과 같습니다.
디지털 믹서, 디지털 스테이지 IO Box, 스피커 프로세서, 무선 마이크 시스템

방송실에서 파워 컨디셔너와 디지털 믹서, 무선 마이크 연결은 간단하지만, 강단쪽에 있는 디지털 스테이지 IO Box는 별도로 전기 라인에 대한 배관 배선 공사가 필요하기 때문에 시공사에 맡기셔야 합니다.
자가 시공을 하게 되면 오디오 라인, 조명 전기 등과의 간섭이 일어나 잡음 발생과 전기 정류에 문제가 생겨 파워 컨디셔너를 사용하는 잇점이 없어져버립니다.

그리고 파워 컨디셔너 연결을 권장하지 않는 장비는 다음과 같습니다.
파워 앰프, 앰프가 내장된 스피커인 파워드 스피커
이는 파워 앰프가 소모하는 전류가 많기 때문에 특별히 고용량의 파워 앰프용의 파워 컨디셔너가 아니라면 파워 컨디셔너를 연결하면 앰프의 댐핑이 약화되어 좋지 않습니다.

파워 컨디셔너와 접지

접지가 안 된 환경에서는 파워 컨디셔너의 50% 이상 기능이 무력화됩니다.

1. 파워컨디셔너의 전제 조건: “접지가 되어 있어야 한다”

파워컨디셔너가 수행하는 핵심 기능 중 서지 보호(Surge Protection), 노이즈 필터링(Filtering), 접지 루프 억제(Ground Loop Reduction) 는 모두 정상적인 접지(Ground Reference) 가 존재할 때만 완전하게 작동합니다.

기능	정상 접지 상태	접지 없음
서지 보호 (MOV 회로)	과전압을 접지로 안전하게 방전	방전 경로가 없어, 서지 에너지가 장비 내부로 역류 → 기기 손상 위험
노이즈 필터 (LC 필터, Y-Cap)	노이즈를 접지로 흘려보내 차단	필터링 루프가 닫히지 않아 고주파 노이즈 제거 불가능
그라운드 루프 억제	기준 전위 통일로 루프 전압 최소화	서로 다른 전위가 형성되어 험(Hum)노이즈와 버즈(Buzz) 발생
신호 안정성	믹서, 앰프, DSP의 0V 기준이 일치	각 장비마다 전위 차로 오디오 라인 노이즈 증가

2. 실제 오디오 시스템에서 나타나는 현상

증상	원인
스피커에서 “웅~” 하는 60Hz 험 노이즈	장비 간 접지 전위차 발생
조명 ON/OFF 시 잡음 유입	RFI/EMI 노이즈가 접지 경로 부재로 신호선으로 침입
USB 오디오 인터페이스 인식 불량	디지털 회로의 기준전위 불안정
콘덴서 마이크 팬텀전원 잡음	팬텀 파워의 리턴 루프가 부정확

3. 왜 접지가 그렇게 중요한가?

전기적으로 보면, 접지는 모든 신호의 기준점(Reference Point) 입니다.
즉, 장비의 0V는 실제로는 접지(GND) 를 기준으로 형성됩니다.
이 기준이 불안정하면 오디오 신호가 왜곡되고, 노이즈가 섞입니다.
그래서 “전원 품질의 3대 요소” 는 다음 순서로 관리되어야 합니다:

정확한 접지 확보 (Ground)
전압 안정화 (Voltage Regulation)
노이즈 필터링 (Noise Filtering)

이 순서를 거꾸로 하면 아무리 좋은 파워컨디셔너를 써도 근본 해결이 안 됩니다.

결론

이런 이유 때문에 디지털 음향 시스템을 구축할 때 접지와 파워 컨디셔너와 그 전원 계통을 제대로 설계하고 시공하는 것이 반드시 필요합니다.
수도권의 최근에 지는 건물들을 접지가 잘되어 있지만, 20년 이상된 상가이거나 단독 건물의 교회 등은 접지가 엉망인 경우가 상당수입니다.
그래서 디지털 음향을 도입하려거나 이미 설비가 된 경우라면 파워 컨디셔너와 제대로 된 접지가 반드시 필요합니다.
그러나 좋은 장비를 제안하고도 전기에서 오는 문제를 예방하지 못하는 환경을 만들어 버리는 실력이 없는 업체들이 아직도 많습니다.
이런 업체들은 현장을 와서도 분전반을 확인해 방송실의 독립 전원과 접지를 확인하지도 않고, 시공 제안과 견적에 파워 컨디셔너도 없고, 음향용 전기 시공 설계가 없습니다.
이 부분에서 불완전하면 오작동, 고장, 수명이 줄어드는 문제가 나타날 수 있으니 저희 연구소에 문의하시면 상태를 확인하고 납품(좋은 가격)이나 설계/시공을 해 드릴 수 있습니다.
